В современном строительстве понятие «умный дом» давно вышло за рамки голосового управления лампочкой или розеткой с Wi-Fi. Сегодня это сложный инженерный комплекс, где десятки разрозненных подсистем — от вентиляции и отопления до мультимедиа и безопасности — объединяются в единый организм.
Как эксперты-интеграторы с опытом, утверждаем: успех автоматизации на 80% зависит не от выбора бренда выключателей, а от грамотного проектирования и культуры монтажа инженерных сетей. В этой статье мы разберем, как превратить набор проводов и датчиков в цифровую платформу премиум-класса, и почему профессиональная инсталляция кардинально отличается от DIY-решений.
Философия интеграции: от «зоопарка» устройств к единой экосистеме
Главная проблема современного рынка — фрагментация. Заказчик часто получает кондиционеры со своим пультом, теплый пол со своим термостатом, а шторы — с отдельной кнопкой. Задача профессионального интегратора — исключить «парад пультов» и создать систему, где устройства обмениваются данными без участия человека.
Это достигается за счет внедрения единой шины передачи данных (наиболее надежный стандарт — KNX) или центрального контроллера (Crestron, Control4, Wiren Board), который выступает «мозгом» здания.
Почему беспроводные решения — это не про инженерию
Для квартиры-студии протоколы ZigBee или Wi-Fi приемлемы. Но для объекта площадью от 100 м² единственно верным решением остается проводная шина.
- Надежность: Кабель не теряет сигнал из-за включенной микроволновки или толстых стен.
- Энергонезависимость: Профессиональные датчики питаются по шине данных, им не нужны батарейки.
- Скорость реакции: Задержка в проводных системах исчисляется миллисекундами.
Этапы монтажа: создаем «нервную систему» дома
Профессиональный монтаж «умного дома» начинается задолго до того, как на объект зайдут штукатуры. Это строгая последовательность этапов.
1. Проектирование и кабельный журнал
Работа без проекта — это гарантированный провал. Проект должен включать схему щитового оборудования, планы трасс, расчет нагрузок и кабельный журнал. Существует топология «Звезда» (Star Topology). Это значит, что от каждой группы потребителей (группа света, штора, радиатор) кабель идет напрямую в щит автоматики, а не разрывается в распределительных коробках по комнатам.
2. Черновой монтаж и маркировка
На этом этапе прокладываются километры кабеля.
- Силовые линии: Используется кабель ВВГнг-LS (обычно 3×1.5 для света, 3×2.5 для розеток).
- Шина управления: Для KNX/DALI используется специальный экранированный кабель J-Y(St)Y 2x2x0.8.
- Слаботочные сети: Витая пара Cat6a/Cat7 для интернета и камер.
Золотое правило эксперта: Маркировка кабеля производится с двух сторон сразу при прокладке. Использование неубиваемых бирок обязательно. Потерять назначение кабеля в пучке из 200 проводов — фатальная ошибка.
3. Сборка щита автоматики
Щит — это сердце системы. В профессиональных инсталляциях используются клеммы (например, WAGO TopJob S или Phoenix Contact) для коммутации полевых кабелей. Это позволяет обслуживать щит, проводить измерения и менять конфигурацию без переборки всего шкафа.
Глубокая интеграция подсистем: технические нюансы
Истинная экспертность проявляется в том, как вы «подружите» разнородное оборудование.
Освещение (DALI и диммирование)
Забудьте про фазное диммирование (Triac) для светодиодов — оно устарело. Золотой стандарт сегодня — протокол DALI.
Он позволяет управлять каждым светильником индивидуально, получая обратную связь о его состоянии.
- Сценарий: Вы можете перепрограммировать группы света программно, не перекладывая проводку.
- HCL (Human Centric Lighting): Автоматическое изменение цветовой температуры в зависимости от времени суток для поддержки циркадных ритмов. Это возможно только при глубокой интеграции драйверов светильников в цифровую шину.
Климат-контроль (HVAC)
Самая сложная часть. Умный дом должен управлять не кондиционером, а климатом.
Это означает использование ПИД-регуляторов (пропорционально-интегрально-дифференцирующих). Система анализирует не только текущую температуру, но и скорость её изменения.
- Интеграция: подключаются VRF-системы через шлюзы (Intesis, CoolAutomation), конвекторы через аналоговые выходы 0-10В, а теплый пол через сервоприводы.
- Логика: при открытии окна система сама отключает кондиционер и перекрывает батарею в этой зоне, чтобы не топить улицу.
Сравнение подходов: лоскутная автоматизация vs единая платформа

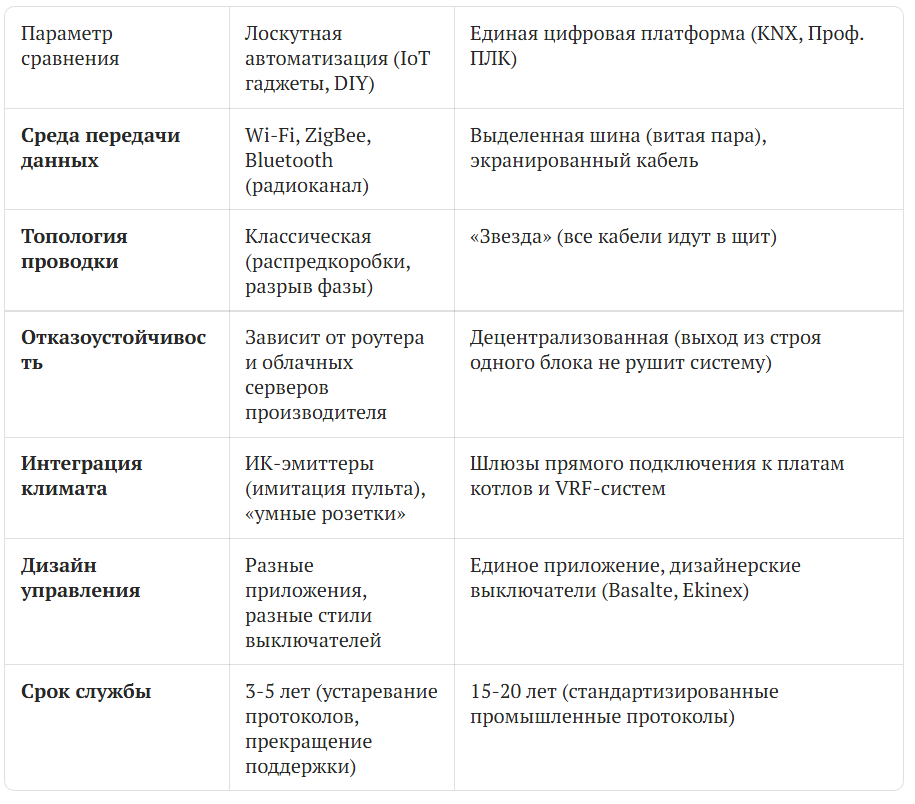

Ниже представлена таблица, наглядно демонстрирующая разницу между попыткой собрать умный дом «на коленке» и профессиональной системной интеграцией.
Частые ошибки при монтаже систем «Умный дом»
Даже опытные электрики, привыкшие к классической проводке, совершают ошибки при переходе на автоматику.
Ошибка №1: пренебрежение глубиной подрозетников и нулевым проводом
В классике часто используют подрозетники глубиной 40-45 мм. Для умного дома это приговор. Если вы планируете использовать распределенную логику (модули ввода-вывода прямо за выключателями), необходимы углубленные подрозетники (60-65 мм).
Критичный момент: К каждому выключателю необходимо подводить не только фазу, но и ноль (нейтраль), даже если сейчас он не нужен. Большинство современных модулей автоматизации требуют полноценного питания 220В. Без «ноля» вы ограничиваете себя в выборе оборудования на 90%.
Ошибка №2: неверный подбор кабеля для шины данных
Использование обычной компьютерной витой пары (UTP cat5e) вместо сертифицированного кабеля KNX (YCYM или J-Y(St)Y с изоляцией 4кВ) — бомба замедленного действия.
Обычная витая пара имеет другую емкость и волновое сопротивление. В маленькой квартире это может работать, но на длинных линиях (свыше 50 метров) начинаются потери пакетов данных. Система начинает «глючить»: свет включается с задержкой, датчики отваливаются. Исправить это после чистовой отделки невозможно.
Примеры реализации (Case Studies)
Чтобы продемонстрировать, как теория работает на практике, приведем два примера.
Пример 1: Пентхаус в центре Москвы (180 м²)
Задача: Создать минималистичный интерьер без визуального шума, полный контроль климата для коллекции картин.
Решение:
Сразу отказываемся от классических термостатов на стенах. Вместо них в выключатели света были интегрированы датчики температуры.
- Интеграция: реализация сложной связки приточной вентиляции Breezart и увлажнителей Carel. Система поддерживает влажность строго 45-50% для сохранности живописи.
- Свет: использование 120 групп освещения DALI. Сценарий «Вечер» плавно гасит основной свет за 4 секунды и включает акцентную подсветку картин и пола на 30% яркости.
- Особенность: реализация функции «Мастер-выключатель». При выходе из дома одной кнопкой отключается весь свет, перекрывается вода, климат переходит в ЭКО-режим, а шторы закрываются.
Пример 2: Загородная резиденция (450 м²)
Задача: Бесперебойная работа систем жизнеобеспечения и интеграция ландшафта.
Решение:
Здесь акцент на инженерную безопасность.
- Энергоснабжение: Система мониторит вводное напряжение. При аварии на линии, автоматика отключает неприоритетные нагрузки (сауна, подогрев бассейна), запускает дизель-генератор и переводит дом на резервное питание. Владелец получает PUSH-уведомление, но свет в доме даже не моргает благодаря промежуточным ИБП.
- Улица: интеграция систем автополива и фасадного освещения. Освещение работает по астрономическому таймеру (включается строго на закате, который вычисляется по GPS-координатам дома), а полив блокируется, если метеостанция на крыше фиксирует дождь.
Цифровая платформа как инвестиция
Монтаж систем «умный дом» — это не установка гаджетов, это создание новой инженерной инфраструктуры здания. Правильно спроектированная система повышает ликвидность недвижимости.
Интеграция инженерных сетей в единую платформу дает то, что нельзя купить в коробке: ощущение, что дом заботится о вас. Климат подстраивается под ваш режим, свет создает настроение, а система безопасности невидимо охраняет периметр.
Мы рекомендуем рассматривать автоматизацию не как расходы на ремонт, а как инвестицию в комфорт и безопасность на ближайшие 20 лет. Главное — доверять монтаж профессионалам, понимающим физику процессов, а не просто умеющим настраивать Wi-Fi розетки.
